Productbeschrijving:

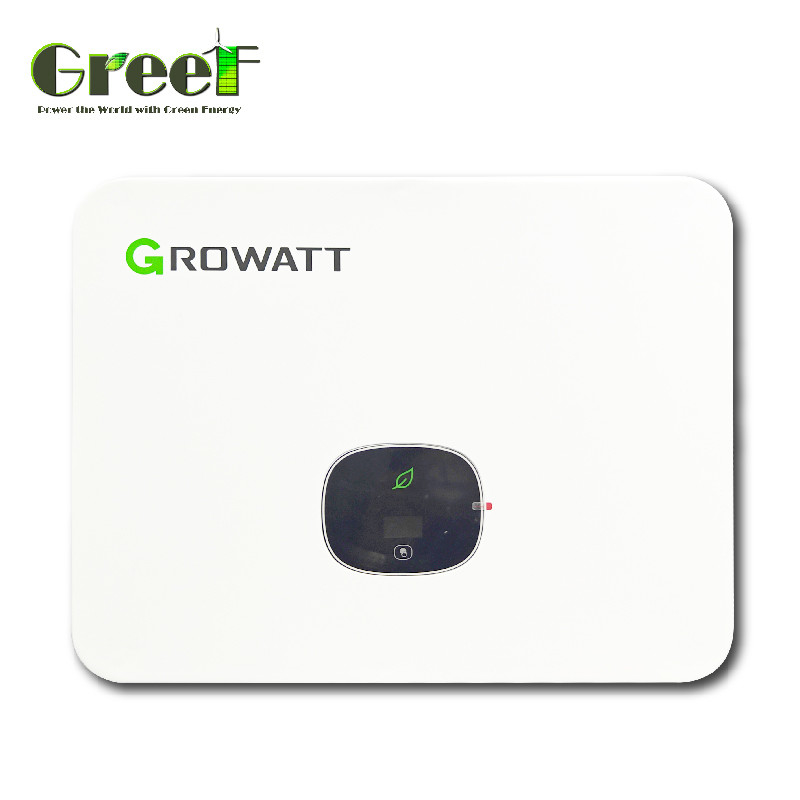

De Growatt PV-netgekoppelde omvormer is een cruciaal onderdeel van zowel zonne-energiesystemen als gedistribueerde energieproductiesystemen.De belangrijkste functie is het omzetten van gelijkstroom van PV-modules in wisselstroomSpecifiek is de gelijkstroomzijde van de omvormer verbonden met de PV-module, terwijl de wisselstroomzijde is verbonden met het elektriciteitsnet.
Een van de belangrijkste kenmerken van de Growatt PV-net aangesloten omvormer is de maximum power point tracking (MPPT).die de PV-module in staat stelt om elektriciteit met maximaal vermogen uit te voerenDe stroomregeling in de interne lus genereert vervolgens PWM-pulsen die wisselstroom (AC) van dezelfde frequentie en fase produceren als die van de netspanning.
Toepassingen:
Zonne-energie-systemen zijn afhankelijk van zonnepanelen om gelijkstroom te genereren.Hier komt een omvormer in., die de noodzakelijke omzetting uitvoert om de aansluiting op het elektriciteitsnet en het energieverbruik in huis of bedrijf mogelijk te maken.
Inverters spelen een belangrijke rol in verschillende industriële toepassingen, zoals automatisering, medische apparatuur en elektrische besturingssystemen.resulterend in een betere productie-efficiëntieInverters worden veel gebruikt in industriële omgevingen om machines aan te drijven, productieprocessen te reguleren en de prestaties van apparatuur te controleren.
De telecommunicatietechnologie is een ander gebied waar omvormers van essentieel belang zijn.en op glasvezel gebaseerde communicatiesystemen hebben allemaal stroom nodig om goed te functionerenInverters worden gebruikt om gelijkstroom in wisselstroom te omzetten, waardoor deze apparaten efficiënt en effectief kunnen werken.
MAC 15~36KTL3-XL
※3 MPPTS
※ 220V-driefasige oplossing
※ Slimme diagnose
※ Hoog rendement tot 98,8%
※ Lokale WiFi-configuratie
※ OLED-scherm en aanraakknop
※ SPD van het type II
MID 6~12KTL3-XL
※ Max.efficiëntie98,5%
※ 40% compacter en lichter
※Dual MPp tracker
※Steun voor exportcontrole
※Touchtool en OLED-display
※SPD van type ll aan wisselstroom- en gelijkstroomzijde
MAX 50~75KTL3-XL 2
※8 MPPT's en fusibles
※ Intelligente scan en diagnose van de l/V
※Intelligente kettingbewaking
※SPD type II van CA en CC
※Protección IP66 en C5
Max 50 tot 80KTL3 LV
※6/7MPPTSSmart diagnose※Hoog rendement tot 99%※Lokale WIFI-verbinding※Stringmonitoring※SPD van type II voor wisselstroom en gelijkstroom※AFCl-bescherming※Gegevensopslag tot 25 jaar※DC-kant 2 in 1 verbinding ingeschakeld
MIN 7000~10000 TL-X
※Maximaal rendement 98,1%2/3 MPP-trackers
※SPD type ll aan gelijkstroomzijde
※Steun voor exportcontrole
※Touchtool en OLED-display
|
Gegevensblad
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Invoergegevens
|
|
|
Max.DC-vermogen
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
Max.DC-spanning
|
|
|
Aanvankelijke spanning
|
|
|
MPPT-spanningsbereik
|
|
|
Nominale spanning
|
|
|
Max. invoerstroom per MPPT
|
|
|
Uitgang (AC)
|
|
|
Nominaal wisselstroomuitgangsvermogen
|
6000 W
|
8000 W
|
10000 W
|
11000W
|
12000W
|
|
Max. schijnbaar wisselstroomvermogen
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Max. uitgangsstroom
|
16.5A
|
22.1A
|
27.8A
|
30.3A
|
30.3A
|
|
Nominale wisselspanning
|
|
|
Frequentie van het wisselstroomnet
|
|
|
Max.efficiëntie
|
|
|
Gegevensblad
|
Min 7000TL-X(E)
|
Min 8000TL-X(E)
|
Min 9000TL-X
|
Min 10000TL-X
|
|
Invoergegevens
|
|
Max.DC-vermogen
|
12000W
|
12000W
|
13500 W
|
15000W
|
|
Max.DC-spanning
|
|
|
Startspanning
|
|
|
MPPT-spanningsbereik
|
|
|
Nominale spanning
|
|
|
Max. invoerstroom per MPPT
|
|
|
Uitgang (AC)
|
|
Nominaal wisselstroomuitgangsvermogen
|
7000 W
|
8000 W
|
9000 W
|
10000 W
|
|
Max. schijnbaar wisselstroomvermogen
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Max. uitgangsstroom
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
Nominale wisselspanning ((bereik*)
|
Standaard:240V split-phase, optioneel:208V & 240V enkelfasig, 183-228@208V 211-264V@240V
|
|
AC-netfrequentie ((bereik*)
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Max.efficiëntie
|
|
|
Gegevensblad
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Invoergegevens
|
|
|
|
Maximaal aanbevolen PV-vermogen (voor module STC)
|
22500 W
|
30000 W
|
33000W
|
37500 W
|
45000W
|
54000W
|
|
Max.DC-spanning
|
|
|
Aanvankelijke spanning
|
|
|
MPPT-spanningsbereik
|
|
|
Nominale spanning
|
|
|
Max. invoerstroom per MPPT
|
|
|
Uitgang (AC)
|
|
Nominaal wisselstroomuitgangsvermogen
|
15000W
|
20000W
|
22000W
|
25000W
|
30000 W
|
36000W
|
|
Max. schijnbaar wisselstroomvermogen
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Max. uitgangsstroom
|
43.6A
|
58.3A
|
64.0A
|
73.0A
|
87.4A
|
94.5A
|
|
Nominale wisselspanning ((bereik*)
|
Vervaardiging van elektrische apparaten
|
|
AC-netfrequentie ((bereik*)
|
50/60 Hz ((46~54/56~64 Hz)
|
|
Max.efficiëntie
|
|
|
Gegevensblad
|
Max 50KTL3-XL2
|
Max 60KTL3-XL2
|
Max 70KTL3-XL2
|
Max 75KTL3-XL2
|
|
Datos de entrada (CD)
|
|
Max.DC-vermogen
|
100000W
|
120000 W
|
105000W
|
112500W
|
|
Rango de potencia máxima*
|
|
|
Voltage de arranque
|
|
|
Nominale spanning
|
|
|
Spanningsbereik van MPPT
|
|
|
Maximale stroom per MPPT
|
|
|
Salie (CA)
|
|
Potencia nominale CA
|
50000 W
|
60000 W
|
70000 W
|
75000W
|
|
Maximale schijnbare potentie
|
55500VA
|
66600VA
|
De in de bijlage bij Verordening (EG) nr. 443/2009 vermelde parameters moeten worden geïdentificeerd.
|
De in de bijlage bij Verordening (EG) nr. 443/2009 vermelde parameters moeten worden geïdentificeerd.
|
|
Nominale spanning CA (range*)
|
127-V/220-V (101,6-139,7V)
|
|
Nominale spanning CA (range*)
|
127-V/220-V (101,6-139,7V)
|
|
Frecuencia de rood CA (Rango*)
|
50/60 Hz (45~55 Hz/55-65 Hz)
|
|
Maximale efficiëntie
|
|
|
Gegevensblad
|
Max 50KTL3 LV
|
Max 60KTL3 LV
|
Max 70KTL3 LV
|
Max 80KTL3 LV
|
|
Invoergegevens
|
|
Max.DC-vermogen
|
65000W
|
78000W
|
91000W
|
104000W
|
|
Max.DC-spanning
|
1100 V
|
1100 V
|
1100 V
|
1100 V
|
|
Startspanning
|
|
|
MPPT-spanningsbereik
|
|
|
Nominale spanning
|
585 V
|
585 V
|
600 V
|
600 V
|
|
Max. invoerstroom per MPPT
|
|
|
Uitgang (AC)
|
|
Nominaal wisselstroomuitgangsvermogen
|
50000 W
|
60000 W
|
70000 W
|
80000 W
|
|
Max. schijnbaar wisselstroomvermogen
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Max. uitgangsstroom
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
Nominale wisselspanning
|
|
|
Frequentie van het wisselstroomnet
|
|
|
Max.efficiëntie
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
Verpakking en verzending:
Verpakking:
De On Grid Inverter zal zorgvuldig worden verpakt in een stevige kartonnen doos met voldoende vulling om schade tijdens het vervoer te voorkomen.Het pakket bevat ook een gebruikershandleiding en de nodige kabels voor de installatie.
Verzending:
We bieden gratis verzending voor de On Grid Inverter binnen de continentale Verenigde Staten. Het product wordt verzonden via UPS Ground en moet binnen 5-7 werkdagen aankomen.Verzendkosten worden bij het uitchecken berekend en kunnen variëren afhankelijk van de bestemmingLet op dat eventuele douanerechten of belastingen de verantwoordelijkheid van de klant zijn.
