AC-generator-batterij hybride omvormer
Nominale spanning Vac ≥ 320 op het net werkende regelaar geschikt voor toepassingen met een nominale netspanning van 400 volt
Productoverzicht

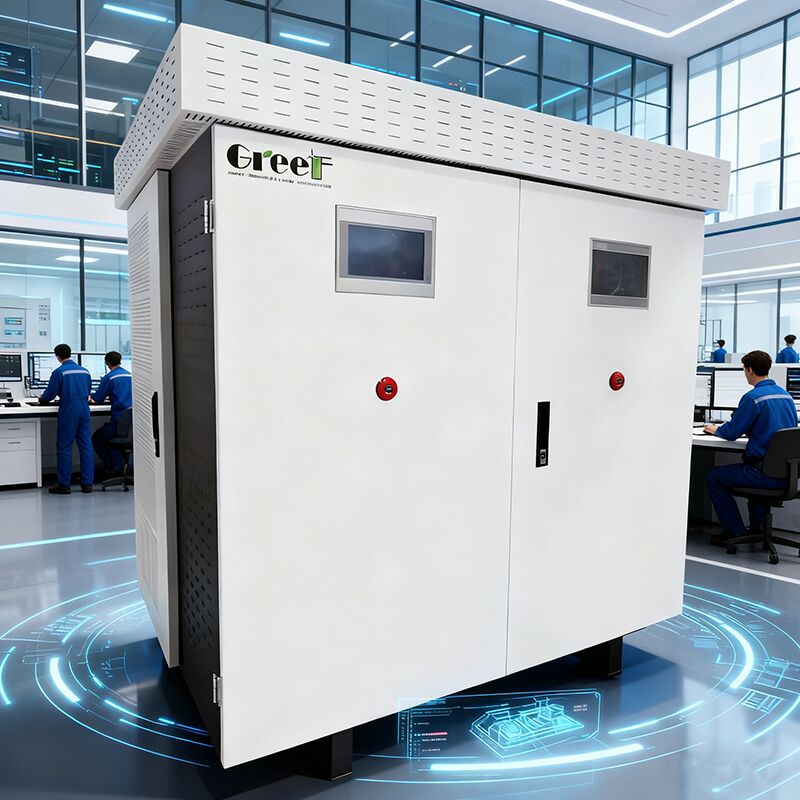

De multifunctionele omvormer GREEF ENERGY integreert meerdere essentiële functies in één enkel, efficiënt apparaat.Het voert AC-to-DC rectificatie uit, speciaal ontworpen voor permanente magneetgeneratoren, opladen van batterijen, DC-AC-omkering en uitgebreid energiebeheer via een geïntegreerd systeem.
Met een configureerbaar dubbel LCD-touchscreen en geavanceerde convertertechnologie zorgt deze eenheid voor een stabiele spannings- en frequentieregeling voor permanente magneet synchrone generatoren (PMSG's),het garanderen van een continue en betrouwbare stroomvoorziening voor verschillende belastingen.
De omvormer kan worden geconfigureerd voor netgebonden werking, waardoor naadloze integratie met elektriciteitsnetwerken mogelijk is en tegelijkertijd efficiënt operationele gebruik en netladingsfuncties worden uitgevoerd.
Technische specificaties
Belangrijkste parameters
| Model |
Mars-100kt |
| Nominaal vermogen (kW) |
100 |
| Nominale spanning (Vac) |
≥ 320 |
| Optimale nominale spanning van de generator (Vac) |
450 |
| Werkbereik van wisselspanning (Vac) |
240 - 550 |
| Maximale wisselstroom (A) |
180 |
| Type batterij |
Lithium-ion |
| Batterijspanningsbereik (Vdc) |
350 - 450 |
| Nominale batterijspanning (Vdc) |
400 |
| Maximale laad- en ontladingsstroom (A) |
250 |
| Nominaal laad-/ontladingsvermogen (kW) |
100 |
| Nominale laad- en ontladingsstroom (A) |
144 |
| Nominale netspanning (V) |
400 |
| Toegestane netspanningsbereik (V) |
300 - 460 |
| Nominale netfrequentie (Hz) |
50 / 60 |
| Maximaal rendement (%) |
95 |
Generator-AC-invoerzijde
Nominale vermogen: 100 kW, Nominale spanning: ≥ 320 Vac, Optimale spanning: 450 Vac, Werkbereik: 240-550 Vac, Maximale wisselstroom: 180 A
Invoer van de batterij
Lithium-ionbatterij met een spanningsbereik van 350-450 Vdc, gemeten op 400 Vdc, ondersteunt een maximale laad-/ontladingsstroom van 250 A.
Uitgangszijde (aan het net verbonden)
Nominaal laad-/ontladingsvermogen: 100 kW (max 120 kW), Nominaal stroom: 144 A (max 173 A), Netspanning: 400 V (bereik 300-460 V), Frequenties: 50/60 Hz.
Prestatiemeters
Totale harmonische vervorming van de stroom: < 3%, vermogenfactor: > 0,99 (bereik van -1 tot 1), overbelastingcapaciteit: 1,2x nominale vermogen voor 1 minuut continue werking.
AC-zijde (buiten het net)
Nominale ingangsspanning: 400 V (±2% tolerantie), totale harmonische vervorming voor lineaire belastingen: < 3%.
Beschermingsfuncties
- Bescherming tegen overspanning en snelheid: optioneel
- AC-kortsluitingsbescherming: Ondersteund
- AC-uitgangsoverstromingsbescherming: Ondersteund
- Overspanningsbescherming: niveau 2
Basisparameters
Maximaal rendement: 95%, topologie: stroomomvormer, stroomomvormer, stroomomvormer, geïntegreerd energiemanagementsysteem (EMS).
Milieuspecificaties
Operatietemperatuur: -40°C tot 60°C, beschermingsniveau: IP54, maximale hoogte: 4000 meter (verlaging tot boven de 3000 meter), stand-by stroomverbruik: < 50 W.
Display en communicatie
LCD SMART Touchscreen-scherm dat de snelheid van de generator (rpm), de ingangsspanning (Vdc), de ingangsstroom (Vac), het uitgangsvermogen (kW), de netspanning (Vac), de netstroom (A) en de statistieken van de energieopwekking (vandaag,maandCommunicatiemodi: Ethernet, RS485, WiFi.
Koelsysteem
Intelligent luchtkoelsysteem voor optimaal thermisch beheer.
Fysieke afmetingen
Afmetingen (exclusief dumpbelasting): 1500 mm H × 1500 mm W × 1300 mm D, Gewicht: maximaal 600 kg.
Toepassingen
De multifunctionele omvormer GREEF ENERGY biedt een veelzijdige en aanpasbare oplossing voor uiteenlopende vereisten op het gebied van energiebeheer.Het is uitstekend in toepassingen die een betrouwbare en intelligente besturing van het energiesysteem vereisen., waardoor het essentieel is voor moderne energie-infrastructuur.
Voornaamste toepassingen zijn de integratie van hernieuwbare energiesystemen met Permanent Magnet Synchrone Generators (PMSG's) voor wind- en waterturbines.ondersteuning van off-grid- of hybride-energie-systemen met een stabiele wisselstroomtoevoer.
Voor off-grid- en back-up-toepassingen dient de converter als centrale knooppunt voor de omzetting van stroom en systeembeheer op afgelegen locaties, cabines, telecommunicatielocaties,en zelfstandige installaties.
De netinteractieve werking maakt het mogelijk batterijen van het net op te laden en, indien toegestaan, overtollig elektriciteit terug te sturen naar het net, waardoor de flexibiliteit van het stroomstroombeheer wordt verbeterd.
industriële en commerciële omgevingen profiteren van betrouwbare stroomvoorziening onder onevenwichtige belastingomstandigheden,met afstandsbewaking via WIFI/LAN en integratie van het Modbus-protocol met gebouwbeheersystemen.
Speciale besturingsmogelijkheden omvatten waterpoortmotorbesturing voor micro-waterkrachtcentrales en statische overbrengingsschakelaar (STS) voor soepele overgangen van het net naar het net.
Dit uitgebreide platform consolideert de mogelijkheden voor elektriciteitsopwekking, opslag, verbruiksbeheer en netintegratie voor flexibele implementatie in woningen buiten het net.commerciële back-upoplossingen, en kleinschalige hernieuwbare energiecentrales.
Aanpassing en bestelling
De Greef AC PCS On Grid Controller is vervaardigd in China met CE-certificering.en ondersteunt een batterijspanning van 400 Vdc binnen het bereik van 350-450 Vdc.
Het scherm bevat uitgebreide monitoringgegevens: Generator snelheid (rpm), Input Spanning (Vdc), Input Current (Vac), Output Power (kW), Grid Spanning (Vac), Grid Current (A),en gedetailleerde statistieken van de elektriciteitsopwekking met functionaliteit van de regelaar van de vermogenskurve.
Verpakking: veilige schuim- en plooihoutdozen. Minimale bestelling: 1 set. Prijs: onderhandelbaar. Levering: ongeveer 25 werkdagen. Betalingsvoorwaarden: T/T, Western Union, MoneyGram, L/C.
